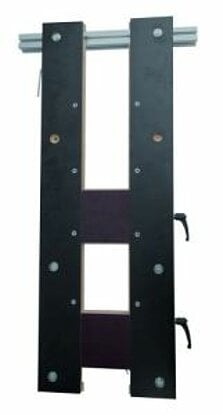

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 550 x 20 mm

Im Lieferumfang enthalten: 144 Stück Vollgewindeschrauben TX25 - 6,0 x 100 mm, blau verzinkt6 Stück Fixierschrauben TX25 - 6,3 x 180 mm, blau verzinkt1 x Montageanleitung; 1 Stück DUO-Bit TX 25

Pitzl HVP-Verbinder 40 x 130 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.   Technische Daten Art-Nr. 88113.0000 Abmessungen B x H x D (mm) 40 x 130 x 12 Anzahl Schrauben 18 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 140 Nebenträger 50** x 140 Charakteristische Tragfähigkeit * Ø 4,5 x 50 14,65 Ø 4,5 x 80 22,92 CE   Statische Werte Effektive Gewindelänge (ℓef) Mindestquerschnitt (mm) Charakteristische Tragfähigkeit Rk (kN) Vollholz C24 (ρk = 350 kg/m³) Brettschichtholz GL24h (ρk = 385 kg/m³) Schrauben ℓef (mm) HT NT F2,Rk F3,Rk F4,Rk F1,Rk F2,Rk F3,Rk F4,Rk F1,Rk ø 4,5 x 50 44 60 x 140 60 x 140 13,57 0,00 11,26 9,20 14,50 0,00 11,74 9,82 ø 4,5 x 60 54 70 x 150 60 x 150 15,99 10,84 17,08 11,58 ø 4,5 x 80 74 90 x 170 60 x 170 21,24 14,39 22,68 15,37 AusschreibungstexteHVP Verbinder 88113.0000LangtextHerstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88113.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88113.0000; Abmessung 40 x 130 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 18 Stk. Heco Topix Ø 4,5 x 50 / 60 / 80 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse
