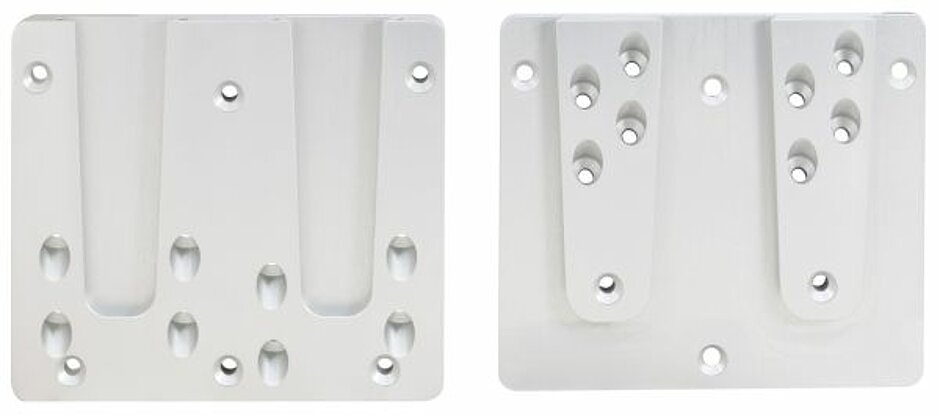

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 200 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 200 x 20 mm Technische Daten Art-Nr. 88420.1000 Abmessungen B x H x D (mm) 120 x 200 x 20 Anzahl Schrauben 16 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 220 Nebenträger 140 x 220 Charakteristische Tragfähigkeit * Ø 8 x 160 50,29 Ø 8 x 200 62,21 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

96,10 €*

Pitzl Schwerlast Doppel HVP-Verbinder 240 x 200 x 20

Pitzl Schwerlast Doppel HVP-Verbinder 240 x 200 x 20 Schwerlast Doppel HVP-Verbinder Auf Vorbestellung erhältlich * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 8 x 160 mit effektiver Gewindelänge von 150 mm und Ø 8 x 200 mit effektiver Gewindelänge von 190 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Schwerlast Doppel HVP-Verbinder werden automatisch mit Abhebesicherung ausgeliefert (inkl. 2 Schrauben Ø 6 x 20 mm und Abhubsicherungsblech). Technische Daten Art-Nr. 88420.2000 Abmessungen B x H x D (mm) 240 x 200 x 20 Anzahl Schrauben 28 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 220 Nebenträger 260 x 220 Charakteristische Tragfähigkeit * Ø 8 x 160 100,58 Ø 8 x 200 124,42 Statische Werte Effektive Gewindelänge (ℓef) Mindestquerschnitt (mm) Charakteristische Tragfähigkeit Rk (kN) Vollholz C24 (ρk = 350 kg/m³) Brettschichtholz GL24h (ρk = 385 kg/m³) Schrauben ℓef (mm) HT NT F2,Rk F3,Rk F4,Rk F1,Rk F2,Rk F3,Rk F4,Rk F1,Rk ø 8,0 x 160 150 160 x 220 260 x 220 93,19 36,40 45,18 40,00 99,53 36,40 47,08 40,00 ø 8,0 x 180 170 180 x 250 260 x 250 104,30 40,00 111,40 40,00 ø 8,0 x 200 190 200 x 280 260 x 280 115,29 40,00 123,12 40,00 LangtextHerstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88420.2000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 14 Stk. Heco Topix mit dem Durchmesser 8,0 mm und einer Länge von 160 / 180 / 200 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 14 Stk. Heco Topix mit dem Durchmesser 8,0 mm und einer Länge von 160 / 180 / 200 mm. Die Abhebesicherung ist mit 4 Stk. Zylinderkopfschrauben mit dem Durchmesser 6,0 mm und einer Länge von 20 mm erforderlich. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 40,00 / 40,00 / 40,00 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 93,19 / 104,30 / 115,29 kN - Kraft in EinschubrichtungF3,Rk = 36,40 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 45,18 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 1952,39 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 40,00 / 40,00 / 40,00 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 100,58 / 112,57 / 124,42 kN - Kraft in EinschubrichtungF3,Rk = 36,40 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 47,38 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 2047,68 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88420.2000; Abmessung 240 x 200 x 20 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 28 Stk. Heco Topix Ø 8,0 x 160 / 180 / 200 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 40,00 / 40,00 / 40,00 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 93,19 / 104,30 / 115,29 kN - Kraft in EinschubrichtungF3,Rk = 36,40 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 45,18 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 1952,39 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 40,00 / 40,00 / 40,00 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 100,58 / 112,57 / 124,42 kN - Kraft in EinschubrichtungF3,Rk = 36,40 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 47,38 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 2047,68 Nm - Torsionsmoment um die Nebenträgerlängsachse

195,43 €*

Pitzl Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 200 x 25 mm

Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 200 x 25 mm Technische Daten Art-Nr. 88420.3000 Breite (mm) Nebenträger Platte 120 Breite (mm) Hauptträger Platte 150 Höhe (mm) 200 Gesamtstärke (mm) 25 Schrauben Nebenträger (Holz) 8 St. Ø 8 x 100 - 200 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) 140 x 220 Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

114,09 €*

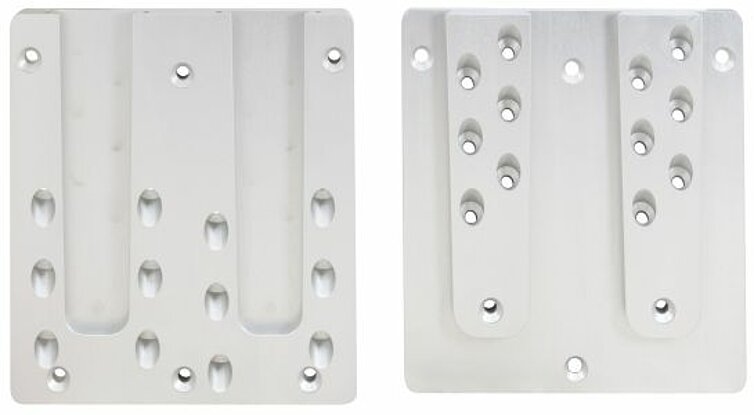

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 250 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 250 x 20 mm Technische Daten Art-Nr. 88425.1000 Abmessungen B x H x D (mm) 120 x 250 x 20 Anzahl Schrauben 20 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 270 Nebenträger 140 x 270 Charakteristische Tragfähigkeit * Ø 8 x 160 75,43 Ø 8 x 200 93,31 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

114,09 €*

Pitzl Schwerlast Doppel HVP-Verbinder 240 x 250 x 20

Pitzl Schwerlast Doppel HVP-Verbinder 240 x 250 x 20 Schwerlast Doppel HVP-Verbinder * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 8 x 160 mit effektiver Gewindelänge von 150 mm und Ø 8 x 200 mit effektiver Gewindelänge von 190 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Schwerlast Doppel HVP-Verbinder werden automatisch mit Abhebesicherung ausgeliefert (inkl. 2 Schrauben Ø 6 x 20 mm und Abhubsicherungsblech). Art-Nr. 88425.2000Abmessungen B x H x D (mm) 240 x 250 x 20Anzahl Schrauben 36Schraubengröße Ø 8 x 100 - 200Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 270Nebenträger 260 x 270Charakteristische Tragfähigkeit * Ø 8 x 160 149,3Ø 8 x 200 184,7

224,81 €*

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 300 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 300 x 20 mm Technische Daten Art-Nr. 88430.1000 Abmessungen B x H x D (mm) 120 x 300 x 20 Anzahl Schrauben 24 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 320 Nebenträger 140 x 320 Charakteristische Tragfähigkeit * Ø 8 x 160 100,58 Ø 8 x 200 124,42 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

133,54 €*

Pitzl Schwerlast Doppel HVP-Verbinder 240 x 300 x 20

Pitzl Schwerlast Doppel HVP-Verbinder 240 x 300 x 20 Schwerlast Doppel HVP-Verbinder * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 8 x 160 mit effektiver Gewindelänge von 150 mm und Ø 8 x 200 mit effektiver Gewindelänge von 190 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Schwerlast Doppel HVP-Verbinder werden automatisch mit Abhebesicherung ausgeliefert (inkl. 2 Schrauben Ø 6 x 20 mm und Abhubsicherungsblech). Art-Nr. 88430.2000Abmessungen B x H x D (mm) 240 x 300 x 20Anzahl Schrauben 44Schraubengröße Ø 8 x 100 - 200Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 320Nebenträger 260 x 320Charakteristische Tragfähigkeit * Ø 8 x 160 199,1Ø 8 x 200 246,2

260,74 €*

Pitzl Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 300 x 25 mm

Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 300 x 25 mm Technische Daten Art-Nr. 88430.3000 Breite (mm) Nebenträger Platte 120 Breite (mm) Hauptträger Platte 150 Höhe (mm) 300 Gesamtstärke (mm) 25 Schrauben Nebenträger (Holz) 12 St. Ø 8 x 100 - 200 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) 140 x 320 Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

149,80 €*

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 350 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 350 x 20 mm Technische Daten Art-Nr. 88435.1000 Abmessungen B x H x D (mm) 120 x 350 x 20 Anzahl Schrauben 28 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 370 Nebenträger 140 x 370 Charakteristische Tragfähigkeit * Ø 8 x 160 125,72 Ø 8 x 200 155,52 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

154,72 €*

Pitzl Schwerlast Doppel HVP-Verbinder 240 x 350 x 20

Pitzl Schwerlast Doppel HVP-Verbinder 240 x 350 x 20 Schwerlast Doppel HVP-Verbinder * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 8 x 160 mit effektiver Gewindelänge von 150 mm und Ø 8 x 200 mit effektiver Gewindelänge von 190 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Schwerlast Doppel HVP-Verbinder werden automatisch mit Abhebesicherung ausgeliefert (inkl. 2 Schrauben Ø 6 x 20 mm und Abhubsicherungsblech). Art-Nr. 88435.2000Abmessungen B x H x D (mm) 240 x 350 x 20Anzahl Schrauben 52Schraubengröße Ø 8 x 100 - 200Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 370Nebenträger 260 x 370Charakteristische Tragfähigkeit * Ø 8 x 160 248,8Ø 8 x 200 307,8

301,31 €*

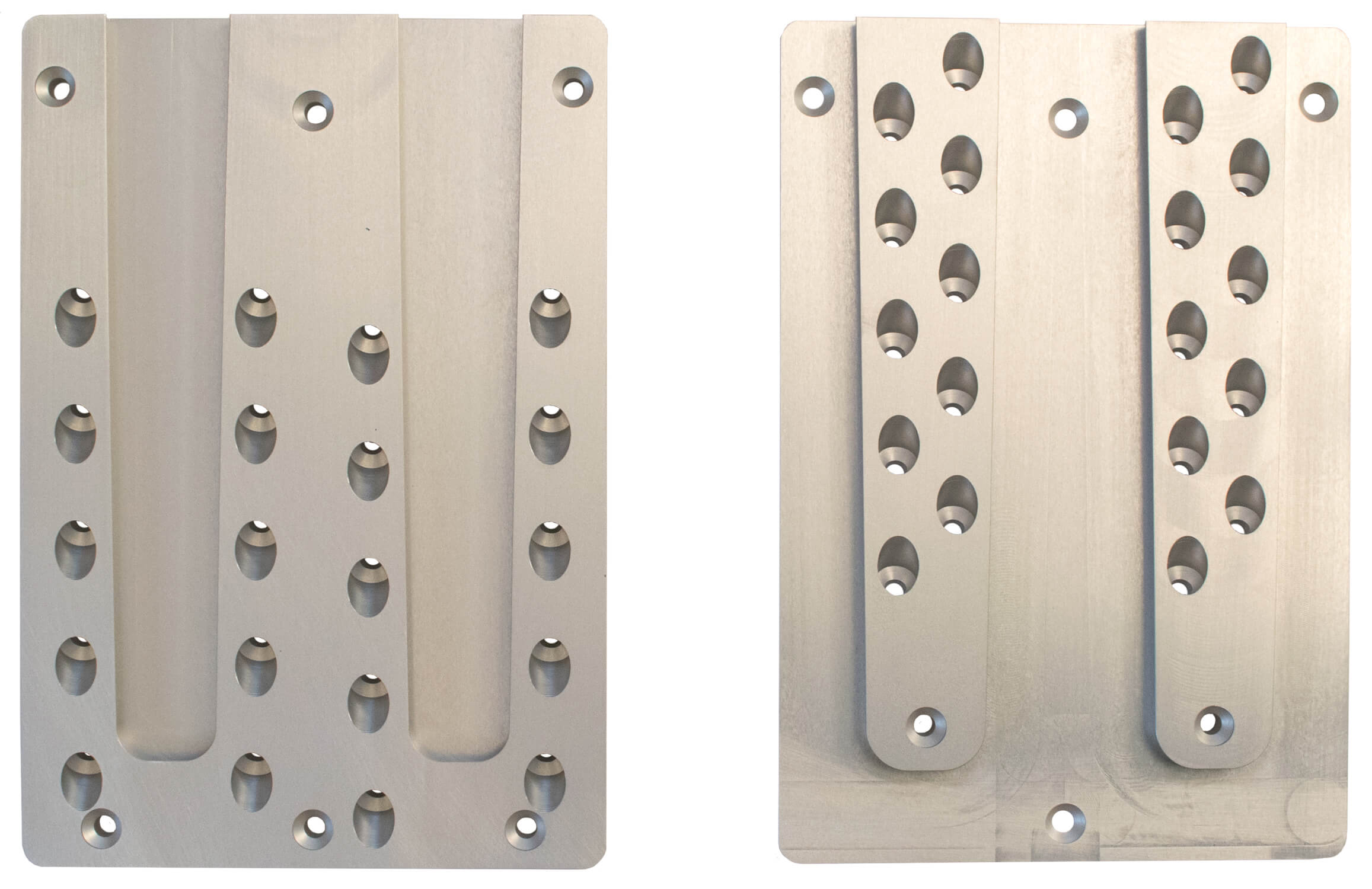

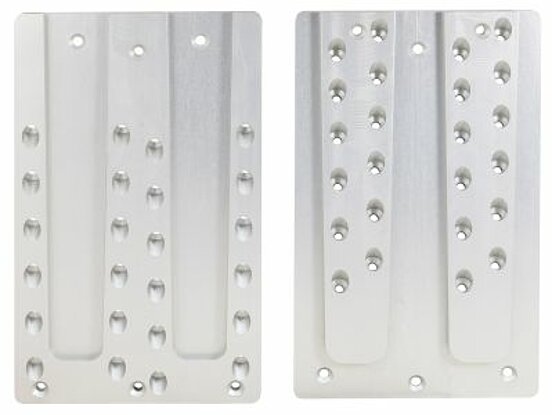

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 400 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 400 x 20 mm Technische Daten Art-Nr. 88440.1000 Abmessungen B x H x D (mm) 120 x 400 x 20 Anzahl Schrauben 32 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 420 Nebenträger 140 x 420 Charakteristische Tragfähigkeit * Ø 8 x 160 150,86 Ø 8 x 200 186,63 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

171,12 €*

Pitzl Schwerlast Doppel HVP-Verbinder 240 x 400 x 20

Pitzl Schwerlast Doppel HVP-Verbinder 240 x 400 x 20 Schwerlast Doppel HVP-Verbinder * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 8 x 160 mit effektiver Gewindelänge von 150 mm und Ø 8 x 200 mit effektiver Gewindelänge von 190 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Schwerlast Doppel HVP-Verbinder werden automatisch mit Abhebesicherung ausgeliefert (inkl. 2 Schrauben Ø 6 x 20 mm und Abhubsicherungsblech). Technische Daten Art-Nr. 88440.2000 Abmessungen B x H x D (mm) 240 x 400 x 20 Anzahl Schrauben 60 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 420 Nebenträger 260 x 420 Charakteristische Tragfähigkeit * Ø 8 x 160 301,73 Ø 8 x 200 373,26 Statische Werte Effektive Gewindelänge (ℓef) Mindestquerschnitt (mm) Charakteristische Tragfähigkeit Rk (kN) Vollholz C24 (ρk = 350 kg/m³) Brettschichtholz GL24h (ρk = 385 kg/m³) Schrauben ℓef (mm) HT NT F2,Rk F3,Rk F4,Rk F1,Rk F2,Rk F3,Rk F4,Rk F1,Rk ø 8,0 x 160 150 170 x 420 260 x 420 279,58 36,40 96,81 72,49 298,59 36,40 100,88 77,42 ø 8,0 x 180 170 190 x 450 260 x 450 312,91 80,00 334,19 80,00 ø 8,0 x 200 190 210 x 450 260 x 450 345,86 80,00 369,37 80,00 Herstellen eines Haupt- und Nebenträgeranschlusses Holz-Holz Herstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88440.2000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 30 Stk. Heco Topix mit dem Durchmesser 8,0 mm und einer Länge von 160 / 180 / 200 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 30 Stk. Heco Topix mit dem Durchmesser 8,0 mm und einer Länge von 160 / 180 / 200 mm. Die Abhebesicherung ist mit 4 Stk. Zylinderkopfschrauben mit dem Durchmesser 6,0 mm und einer Länge von 20 mm erforderlich. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 72,49 / 81,13 / 89,67 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 279,58 / 312,91 / 345,86 kN - Kraft in EinschubrichtungF3,Rk = 36,40 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 96,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 6234,73 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 78,23 / 80,00 / 80,00 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 301,73 / 337,70 / 373,26 kN - Kraft in EinschubrichtungF3,Rk = 36,40 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 101,54 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 6539,04 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88440.2000; Abmessung 240 x 400 x 20 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 60 Stk. Heco Topix Ø 8,0 x 160 / 180 / 200 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 72,49 / 81,13 / 89,67 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 279,58 / 312,91 / 345,86 kN - Kraft in EinschubrichtungF3,Rk = 36,40 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 96,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 6234,73 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 78,23 / 80,00 / 80,00 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 301,73 / 337,70 / 373,26 kN - Kraft in EinschubrichtungF3,Rk = 36,40 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 101,54 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 6539,04 Nm - Torsionsmoment um die Nebenträgerlängsachse

342,10 €*

Pitzl Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 400 x 25 mm

Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 400 x 25 mm Technische Daten Art-Nr. 88440.3000 Breite (mm) Nebenträger Platte 120 Breite (mm) Hauptträger Platte 150 Höhe (mm) 400 Gesamtstärke (mm) 25 Schrauben Nebenträger (Holz) 16 St. Ø 8 x 100 - 200 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) 140 x 420 Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

195,43 €*

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 450 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 450 x 20 mm Technische Daten Art-Nr. 88445.1000 Abmessungen B x H x D (mm) 120 x 450 x 20 Anzahl Schrauben 36 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 470 Nebenträger 140 x 470 Charakteristische Tragfähigkeit * Ø 8 x 160 176,01 Ø 8 x 200 217,73 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

187,38 €*

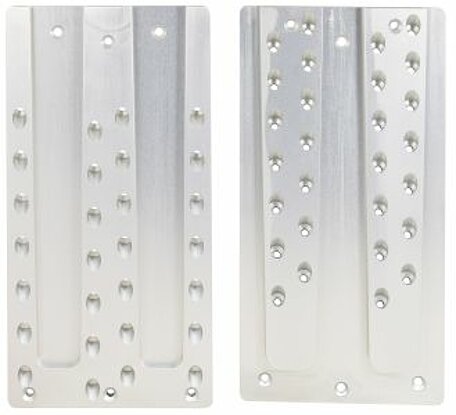

Pitzl Schwerlast Doppel Verbinder für Holz-Holzanschluss 240 x 450 x 20 mm

Schwerlast Doppel Verbinder für Holz-Holzanschluss 240 x 450 x 20 mm Technische Daten Art-Nr. 88445.2000 Abmessungen B x H x D (mm) 240 x 450 x 20 Anzahl Schrauben 68 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 470 Nebenträger 260 x 470 Charakteristische Tragfähigkeit * Ø 8 x 160 352,01 Ø 8 x 200 435,47

358,36 €*

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 500 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 500 x 20 mm Technische Daten Art-Nr. 88450.1000 Abmessungen B x H x D (mm) 120 x 500 x 20 Anzahl Schrauben 40 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 520 Nebenträger 140 x 520 Charakteristische Tragfähigkeit * Ø 8 x 160 201,15 Ø 8 x 200 248,84 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

211,76 €*

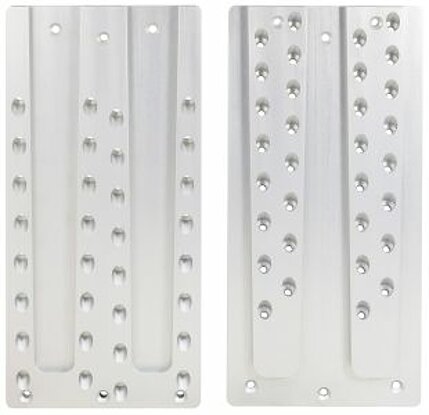

Pitzl Schwerlast Doppel Verbinder für Holz-Holzanschluss 240 x 500 x 20 mm

Schwerlast Doppel Verbinder für Holz-Holzanschluss 240 x 500 x 20 mm Technische Daten Art-Nr. 88450.2000 Abmessungen B x H x D (mm) 240 x 500 x 20 Anzahl Schrauben 76 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 520 Nebenträger 260 x 520 Charakteristische Tragfähigkeit * Ø 8 x 160 402,30 Ø 8 x 200 497,68

407,35 €*

Pitzl Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 500 x 25 mm

Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 500 x 25 mm Technische Daten Art-Nr. 88450.3000 Breite (mm) Nebenträger Platte 120 Breite (mm) Hauptträger Platte 150 Höhe (mm) 500 Gesamtstärke (mm) 25 Schrauben Nebenträger (Holz) 20 St. Ø 8 x 100 - 200 Anzahl Anker Hauptträger (Beton) 6 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) 140 x 520 Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

236,22 €*

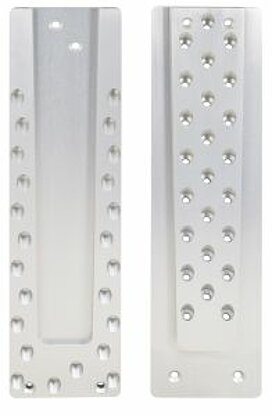

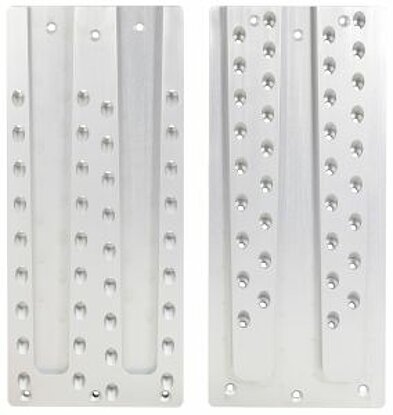

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 550 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 550 x 20 mm Technische Daten Art-Nr. 88455.1000 Abmessungen B x H x D (mm) 120 x 550 x 20 Anzahl Schrauben 44 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 570 Nebenträger 140 x 570 Charakteristische Tragfähigkeit * Ø 8 x 160 226,29 Ø 8 x 200 279,94 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

244,43 €*

Pitzl Schwerlast Doppel Verbinder für Holz-Holzanschluss 240 x 550 x 20 mm

Schwerlast Doppel Verbinder für Holz-Holzanschluss 240 x 550 x 20 mm Technische Daten Art-Nr. 88455.2000 Abmessungen B x H x D (mm) 240 x 550 x 20 Anzahl Schrauben 84 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 570 Nebenträger 260 x 570 Charakteristische Tragfähigkeit * Ø 8 x 160 452,59 Ø 8 x 200 559,89

431,73 €*

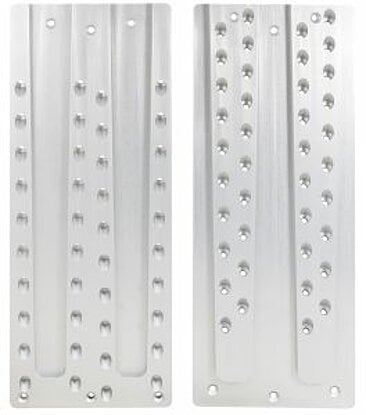

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 600 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 600 x 20 mm Technische Daten Art-Nr. 88460.1000 Abmessungen B x H x D (mm) 120 x 600 x 20 Anzahl Schrauben 48 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 620 Nebenträger 140 x 620 Charakteristische Tragfähigkeit * Ø 8 x 160 251,44 Ø 8 x 200 311,05 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

306,23 €*

Pitzl Schwerlast Doppel Verbinder für Holz-Holzanschluss 240 x 600 x 20 mm

Schwerlast Doppel Verbinder für Holz-Holzanschluss 240 x 600 x 20 mm Technische Daten Art-Nr. 88460.2000 Abmessungen B x H x D (mm) 240 x 600 x 20 Anzahl Schrauben 92 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 620 Nebenträger 260 x 620 Charakteristische Tragfähigkeit * Ø 8 x 160 502,88 Ø 8 x 200 622,10

464,24 €*

Pitzl Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 600 x 25 mm

Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 600 x 25 mm Technische Daten Art-Nr. 88460.3000 Breite (mm) Nebenträger Platte 120 Breite (mm) Hauptträger Platte 150 Höhe (mm) 600 Gesamtstärke (mm) 25 Schrauben Nebenträger (Holz) 24 St. Ø 8 x 100 - 200 Anzahl Anker Hauptträger (Beton) 6 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) 140 x 620 Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

334,04 €*

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 140 x 400 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 140 x 400 x 20 mm Technische Daten Art-Nr. 88540.1000 Abmessungen B x H x D (mm) 140 x 400 x 20 Anzahl Schrauben 40 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 420 Nebenträger 170 x 420 Charakteristische Tragfähigkeit * Ø 8 x 160 201,15 Ø 8 x 200 248,84 Die Schwerlast HVP der Serie 885.. sind mit einer Breite von 140 mm optimal für breite Träger (ab 170 mm) mit sehr hohen Belastungen geeignet.Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

179,18 €*

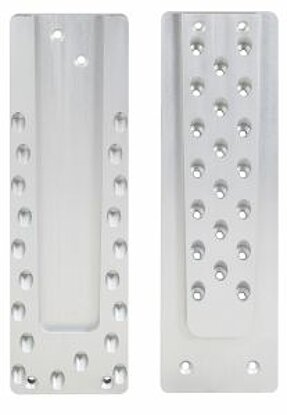

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 140 x 450 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 140 x 450 x 20 mm Technische Daten Art-Nr. 88545.1000 Abmessungen B x H x D (mm) 140 x 450 x 20 Anzahl Schrauben 48 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 470 Nebenträger 170 x 470 Charakteristische Tragfähigkeit * Ø 8 x 160 251,44 Ø 8 x 200 311,05 Die Schwerlast HVP der Serie 885.. sind mit einer Breite von 140 mm optimal für breite Träger (ab 170 mm) mit sehr hohen Belastungen geeignet.Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

201,99 €*

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 140 x 500 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 140 x 500 x 20 mm Technische Daten Art-Nr. 88550.1000 Abmessungen B x H x D (mm) 140 x 500 x 20 Anzahl Schrauben 52 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 520 Nebenträger 170 x 520 Charakteristische Tragfähigkeit * Ø 8 x 160 276,58 Ø 8 x 200 342,15 Die Schwerlast HVP der Serie 885.. sind mit einer Breite von 140 mm optimal für breite Träger (ab 170 mm) mit sehr hohen Belastungen geeignet.Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

223,16 €*

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 140 x 550 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 140 x 550 x 20 mm Technische Daten Art-Nr. 88555.1000 Abmessungen B x H x D (mm) 140 x 550 x 20 Anzahl Schrauben 56 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 570 Nebenträger 170 x 570 Charakteristische Tragfähigkeit * Ø 8 x 160 301,73 Ø 8 x 200 373,26 VPE 4 Die Schwerlast HVP der Serie 885.. sind mit einer Breite von 140 mm optimal für breite Träger (ab 170 mm) mit sehr hohen Belastungen geeignet.Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

257,40 €*

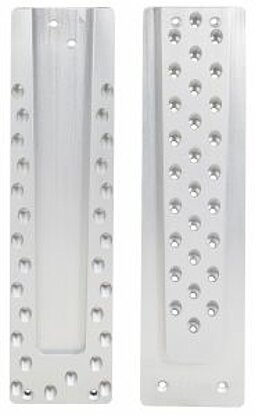

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 140 x 600 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 140 x 600 x 20 mm Technische Daten Art-Nr. 88560.1000 Abmessungen B x H x D (mm) 140 x 600 x 20 Anzahl Schrauben 64 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 620 Nebenträger 170 x 620 Charakteristische Tragfähigkeit * Ø 8 x 160 352,01 Ø 8 x 200 435,47 VPE 4 Die Schwerlast HVP der Serie 885.. sind mit einer Breite von 140 mm optimal für breite Träger (ab 170 mm) mit sehr hohen Belastungen geeignet.Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

0,00 €*

Pitzl Senkkopf-Schrauben 8 mm x 200 mm - Verbinder - Zubehör Schwerlast HVP

Pitzl Senkkopf-Schrauben 8 mm x 200 mm - Verbinder - Zubehör Schwerlast HVP
