Pitzl Fräs- und Montageschablone für Verbinder 88420 - 88560

475,02 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-2 Tage

Für das aktuelle Produkt fallen keine Versandkosten an.

Stück

Produktnummer: PIT58400.0000

EAN: 4251409408591

Lagerbestand: 100

Produktinformationen "Pitzl Fräs- und Montageschablone für Verbinder 88420 - 88560"

Fräs- und Montageschablone für Verbinder 88420 - 88560

Technische Daten
Art-Nr.	58400.0000
Verbinderbreite	100 - 140 mm
Passend für Verbindergrößen Art-Nr.	88420.1000 - 88560.1000

Fräs- und Montageschablonen für sämtliche Verbindergrößen der HVP Serien.
Die flexiblen und einfach verstellbaren Schablonen ermöglichen ein rasches Einstellen der Verbinderbreite.
Nach richtiger Einstellung kann ohne weitere Umbauarbeiten gefräst und auch montiert werden.

Hersteller "Pitzl"

Weiterführende Links des Herstellers

Hersteller-Webseite

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Angaben zum Hersteller (Informationspflichten zur GPSR Produktsicherheitsverordnung)

Pitzl Metallbau GmbH & Co.KG

Siemensstr. 26

84051 Altheim, Deutschland

info@pitzl-connectors.com

Zubehör

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 200 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 200 x 20 mm Technische Daten Art-Nr. 88420.1000 Abmessungen B x H x D (mm) 120 x 200 x 20 Anzahl Schrauben 16 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 220 Nebenträger 140 x 220 Charakteristische Tragfähigkeit * Ø 8 x 160 50,29 Ø 8 x 200 62,21 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

96,10 €*

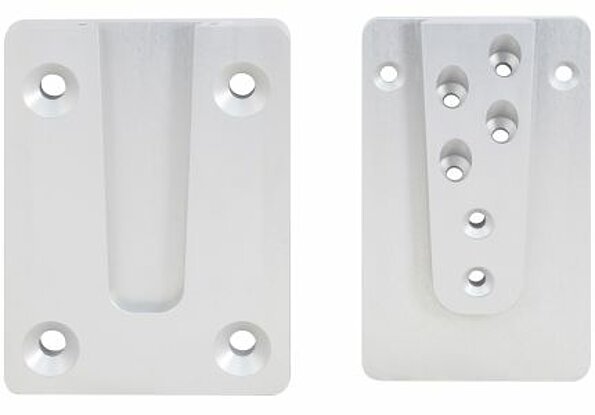

Pitzl Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 200 x 25 mm

Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 200 x 25 mm Technische Daten Art-Nr. 88420.3000 Breite (mm) Nebenträger Platte 120 Breite (mm) Hauptträger Platte 150 Höhe (mm) 200 Gesamtstärke (mm) 25 Schrauben Nebenträger (Holz) 8 St. Ø 8 x 100 - 200 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) 140 x 220 Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

114,09 €*

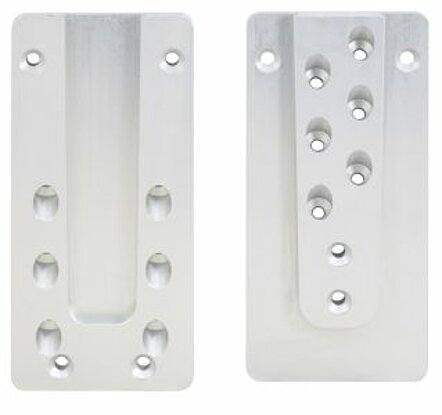

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 250 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 250 x 20 mm Technische Daten Art-Nr. 88425.1000 Abmessungen B x H x D (mm) 120 x 250 x 20 Anzahl Schrauben 20 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 270 Nebenträger 140 x 270 Charakteristische Tragfähigkeit * Ø 8 x 160 75,43 Ø 8 x 200 93,31 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

114,09 €*

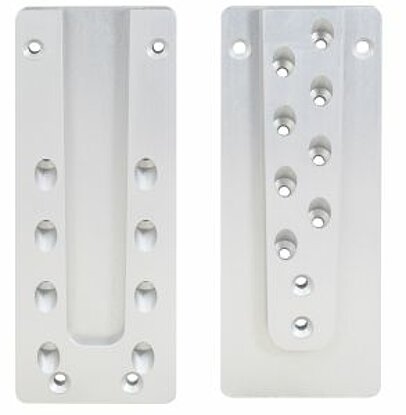

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 300 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 300 x 20 mm Technische Daten Art-Nr. 88430.1000 Abmessungen B x H x D (mm) 120 x 300 x 20 Anzahl Schrauben 24 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 320 Nebenträger 140 x 320 Charakteristische Tragfähigkeit * Ø 8 x 160 100,58 Ø 8 x 200 124,42 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

133,54 €*

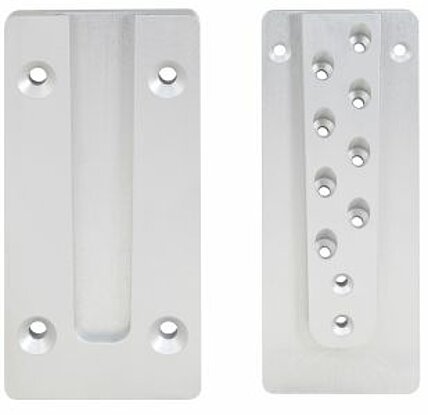

Pitzl Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 300 x 25 mm

Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 300 x 25 mm Technische Daten Art-Nr. 88430.3000 Breite (mm) Nebenträger Platte 120 Breite (mm) Hauptträger Platte 150 Höhe (mm) 300 Gesamtstärke (mm) 25 Schrauben Nebenträger (Holz) 12 St. Ø 8 x 100 - 200 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) 140 x 320 Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

149,80 €*

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 350 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 350 x 20 mm Technische Daten Art-Nr. 88435.1000 Abmessungen B x H x D (mm) 120 x 350 x 20 Anzahl Schrauben 28 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 160 x 370 Nebenträger 140 x 370 Charakteristische Tragfähigkeit * Ø 8 x 160 125,72 Ø 8 x 200 155,52 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

154,72 €*

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 400 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 400 x 20 mm Technische Daten Art-Nr. 88440.1000 Abmessungen B x H x D (mm) 120 x 400 x 20 Anzahl Schrauben 32 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 420 Nebenträger 140 x 420 Charakteristische Tragfähigkeit * Ø 8 x 160 150,86 Ø 8 x 200 186,63 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

171,12 €*

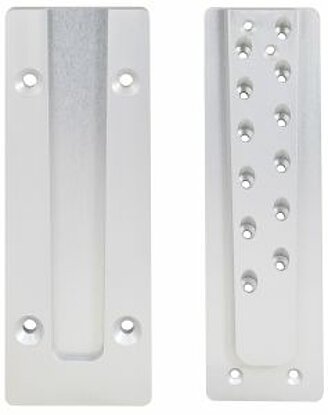

Pitzl Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 400 x 25 mm

Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 400 x 25 mm Technische Daten Art-Nr. 88440.3000 Breite (mm) Nebenträger Platte 120 Breite (mm) Hauptträger Platte 150 Höhe (mm) 400 Gesamtstärke (mm) 25 Schrauben Nebenträger (Holz) 16 St. Ø 8 x 100 - 200 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) 140 x 420 Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

195,43 €*

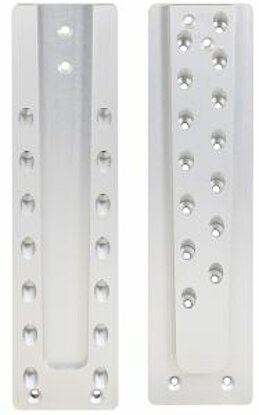

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 450 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 450 x 20 mm Technische Daten Art-Nr. 88445.1000 Abmessungen B x H x D (mm) 120 x 450 x 20 Anzahl Schrauben 36 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 470 Nebenträger 140 x 470 Charakteristische Tragfähigkeit * Ø 8 x 160 176,01 Ø 8 x 200 217,73 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

187,38 €*

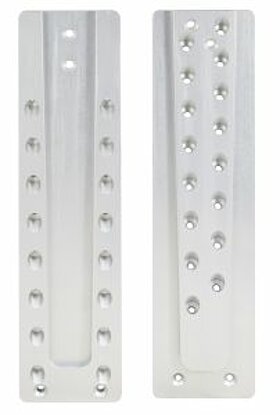

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 500 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 500 x 20 mm Technische Daten Art-Nr. 88450.1000 Abmessungen B x H x D (mm) 120 x 500 x 20 Anzahl Schrauben 40 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 520 Nebenträger 140 x 520 Charakteristische Tragfähigkeit * Ø 8 x 160 201,15 Ø 8 x 200 248,84 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

211,76 €*

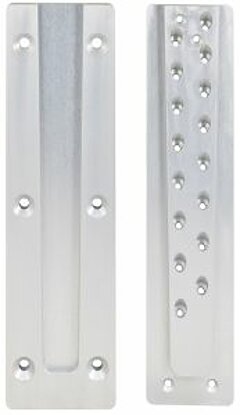

Pitzl Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 500 x 25 mm

Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 500 x 25 mm Technische Daten Art-Nr. 88450.3000 Breite (mm) Nebenträger Platte 120 Breite (mm) Hauptträger Platte 150 Höhe (mm) 500 Gesamtstärke (mm) 25 Schrauben Nebenträger (Holz) 20 St. Ø 8 x 100 - 200 Anzahl Anker Hauptträger (Beton) 6 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) 140 x 520 Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

236,22 €*

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 550 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 550 x 20 mm Technische Daten Art-Nr. 88455.1000 Abmessungen B x H x D (mm) 120 x 550 x 20 Anzahl Schrauben 44 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 570 Nebenträger 140 x 570 Charakteristische Tragfähigkeit * Ø 8 x 160 226,29 Ø 8 x 200 279,94 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

244,43 €*

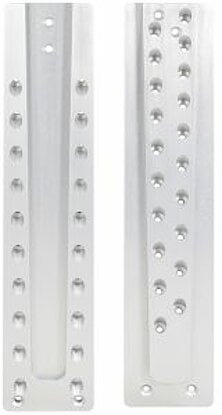

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 120 x 600 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 120 x 600 x 20 mm Technische Daten Art-Nr. 88460.1000 Abmessungen B x H x D (mm) 120 x 600 x 20 Anzahl Schrauben 48 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 620 Nebenträger 140 x 620 Charakteristische Tragfähigkeit * Ø 8 x 160 251,44 Ø 8 x 200 311,05 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

306,23 €*

Pitzl Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 600 x 25 mm

Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 600 x 25 mm Technische Daten Art-Nr. 88460.3000 Breite (mm) Nebenträger Platte 120 Breite (mm) Hauptträger Platte 150 Höhe (mm) 600 Gesamtstärke (mm) 25 Schrauben Nebenträger (Holz) 24 St. Ø 8 x 100 - 200 Anzahl Anker Hauptträger (Beton) 6 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) 140 x 620 Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

334,04 €*

PITZL RIGID Verbinder für biegesteife Rahmenecken, Zugplatte: 120 x 250 x 15 mm

RIGID Verbinder für biegesteife Rahmenecken, Zugplatte: 120 x 250 x 15 mm Mit dem Systemverbinder Pitzl – RIGID wird den ausführenden und planenden Firmen die einfache Ausführbarkeit biegesteifer Stützen – Riegelanschlüsse (Rahmenecken) ermöglicht. Die Kombination des bekannt leistungsstarken HVP – Verbinder mit einem optimal abgestimmten Zugblech ersetzt problemlos das Kopfband beim Bau eines Carports. In den größeren Versionen wird dem Verbindungssystem auch ein Einsatz im Hallenbau attestiert. Montagehinweis: Der HVP-Verbinder wird an der Stütze und den Riegel montiert (an der Stütze eingefräst). Bei der Montage werden die Stützen gestellt und der Riegel mit dem HVP an den Stützen eingehängt. Im Anschluss daran erfolgt auf der Oberseite des Rahmenecks die Verschraubung des Zugbleches. Dieses kann eingefräst oder aufliegend montiert werden. Technische Daten: Art-Nr. 88430.4000 Abmessungen B x H x T HVP [mm] 120 x 300 x 15 Abmessungen B x H x T Zugplatte [mm] 120 x 325 x 15 Mindestholzabmessungen b x h Stütze [cm] 16 x 16 Mindestholzabmessungen b x h Riegel [cm] 16 x 36

172,40 €*

PITZL RIGID Verbinder für biegesteife Rahmenecken, Zugplatte: 120 x 325 x 15 mm

RIGID Verbinder für biegesteife Rahmenecken, Zugplatte: 120 x 325 x 15 mm Mit dem Systemverbinder Pitzl – RIGID wird den ausführenden und planenden Firmen die einfache Ausführbarkeit biegesteifer Stützen – Riegelanschlüsse (Rahmenecken) ermöglicht. Die Kombination des bekannt leistungsstarken HVP – Verbinder mit einem optimal abgestimmten Zugblech ersetzt problemlos das Kopfband beim Bau eines Carports. In den größeren Versionen wird dem Verbindungssystem auch ein Einsatz im Hallenbau attestiert. Montagehinweis: Der HVP-Verbinder wird an der Stütze und den Riegel montiert (an der Stütze eingefräst). Bei der Montage werden die Stützen gestellt und der Riegel mit dem HVP an den Stützen eingehängt. Im Anschluss daran erfolgt auf der Oberseite des Rahmenecks die Verschraubung des Zugbleches. Dieses kann eingefräst oder aufliegend montiert werden. Technische Daten: Art-Nr. 88555.4000 Abmessungen B x H x T HVP [mm] 140 x 550 x 15 Abmessungen B x H x T Zugplatte [mm] 120 x 325 x 15 Mindestholzabmessungen b x h Stütze [cm] 16 x 21 Mindestholzabmessungen b x h Riegel [cm] 16 x 68

296,24 €*
