Pitzl HVP-Verbinder 40 x 130 x 12

slide 2 of 3

25,26 €*

Inhalt: 1 Paar

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-2 Tage

Paar
Produktnummer: PIT88113.0000
EAN: 4251409408898
Lagerbestand: 100
Produktinformationen "Pitzl HVP-Verbinder 40 x 130 x 12"

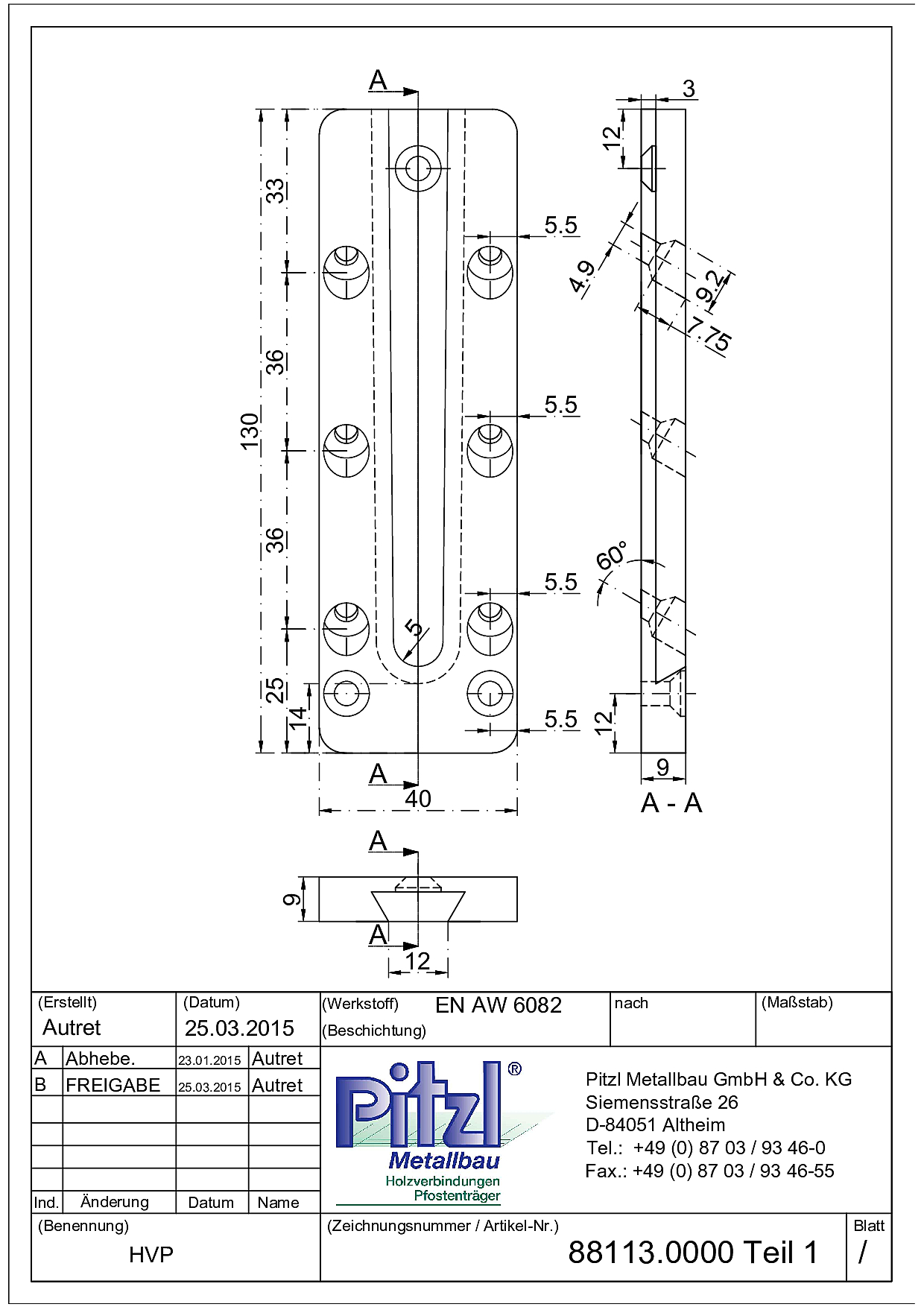

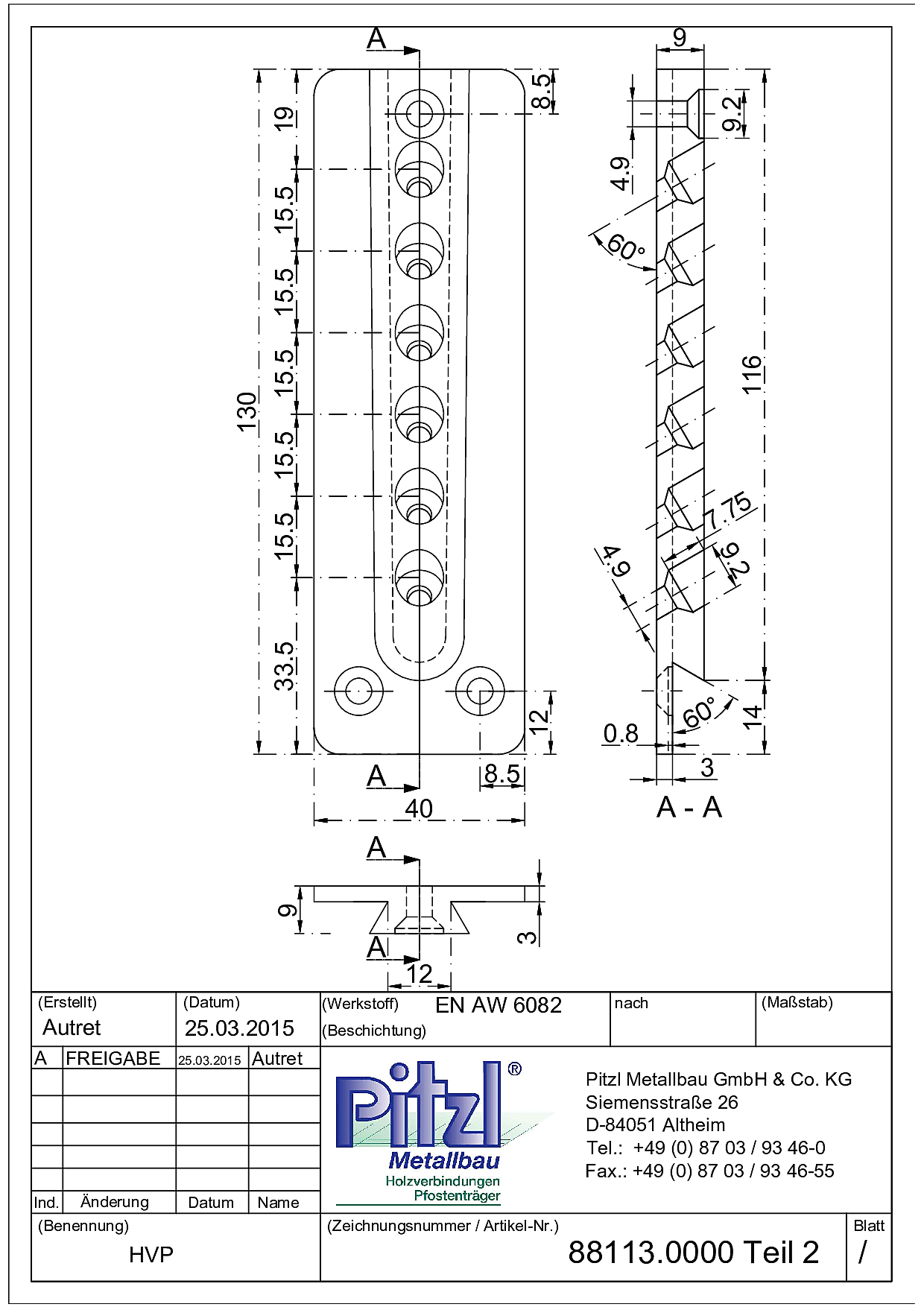

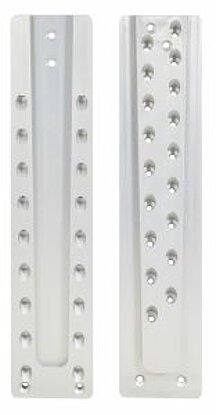

Pitzl HVP-Verbinder 40 x 130 x 12

Holz-Holzverbindungen
Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt.

* F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm.
Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch.
** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.



Technische Daten
Art-Nr. 88113.0000
Abmessungen B x H x D (mm) 40 x 130 x 12
Anzahl Schrauben 18
Schraubengröße Ø 4,5 x 50 - 80
Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 140
Nebenträger 50** x 140
Charakteristische Tragfähigkeit * Ø 4,5 x 50 14,65
Ø 4,5 x 80 22,92
CE

Statische Werte
