Pitzl Senkkopf Schrauben Edelstahl A2 5 mm x 60 mm - Verbinder - Zubehör HVP

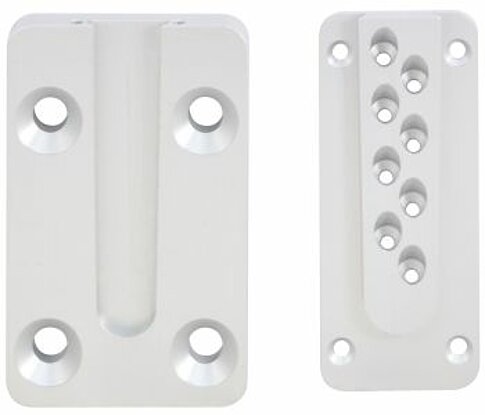

Pitzl Verbinder HVP Standard Holz-Holzanschluss 60x140x12 mm Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Art-Nr. 88214.0000Abmessungen B x H x D (mm) 60 x 140 x 12Anzahl Schrauben 24Schraubengröße Ø 5 x 60 - 100Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 160Nebenträger 80 x 160Charakteristische Tragfähigkeit * Ø 5 x 60 31,4Ø 5 x 100 51,7

EIKO Zunfthose Trenker-Cord "Baltic" –  für alle, die Zunfthosen ohne Schlag mögen und Wert auf Qualität legen. Diese Zunfthose ist so robust und widerstandsfähig, das man sie einfach haben muss. Mit den handbreiten Beintaschen, der großzügigen Handytasche und den starken Reißverschlüssen, welche die prägnanten Details unserer Linie 86ST sind, setzt unsere Zunfthose neue Standards.   Ausstattung rechte Seite: 14 cm breite eingesetzte Leistentasche 10 cm breite Smartphonetasche mit patentierter Antirutschlasche linke Seite: 14 cm breite eingesetzte Leistentasche 10 cm breite eingesetzte Zollstocktasche Größen: siehe Größenauswahl Farbe: schwarzMaterial: 85% Baumwolle, 15% Polyester, 490 g/m²40°C waschbar Die Zunfthose kann sich beim Waschen zusammenziehen, dies ist völlig normal.Es wird empfohlen, diese nach dem Waschen leicht zu recken (ziehen), dies sollte im noch nassen Zustand geschehen.

EIKO Zunfthose Dreidraht-Cord "Percy" aus der Serie ZUNFT EXCLUSIV – für alle, die Zunfthosen ohne Schlag mögen und Wert auf höchste Qualität legen. Diese Zunfthose ist so echt und robust, das man sie einfach haben muss.  Lässige Schnittführung und zeitgemäße Ausstattung machen die aus Dreidraht-Cord gefertigte Zunfthose zu einem neuen Bestseller in der Zunftszene. Unsere Zunft "Exklusiv" ist nicht nur aus dem genannten Material genäht - so EIKO, sondern auch mit Echtledereinfassungen versehen, um die empfindlicheren Kanten langlebig zu schützen. Der schwere und robuste Reißverschluss und das starke Garn runden die gute Passform dieser Zunfthose ab. Über dem Gesäß sind 2 Abnäher eingearbeitet, damit die Hose dort gut anliegt und außerdem lassen sich die Hosen sehr einfach weiter oder enger machen. Wer diese Qualität trägt, fühlt sich lange wohl!   Ausstattung extrabreite Zollstocktaschen Echtlederpaspel und Echtlederecken (waschbar) 9mm breite Metallreißverschlüsse (nickelfrei) extrabreite Gürtelschlaufen Hemdenstopper-Innenbund Knietaschen aus Obermaterial Gesäßabnäher für guten Sitz im Lendenbereich klassische HK-Verarbeitung der Gesäßnaht um die Hose weiter oder enger machen zu lassen breiter Hosensaum, um die Hose länger machen zu lassen extrastarkes Taschenfutter für lange Lebensdauer Dreidrahtcord aus 85% BW 15% PES, "Made in Germany" Größen: 44 - 64, 90 - 110, 23 - 30 Farbe: schwarzMaterial: 85% Baumwolle, 15% Polyester, 600 g/m² 40°C waschbar Die Zunfthose kann sich beim Waschen zusammenziehen, dies ist völlig normal. Es wird empfohlen, diese nach dem Waschen leicht zu recken (ziehen), dies sollte im noch nassen Zustand geschehen. Dreidraht-Cord (Goliath) - Der wohl bekannteste und schwerste Cord in der Zunftbekleidung ist der Dreidraht-Cord (Made in Germany). Er zeichnet sich besonders dadurch aus, dass der Kettfaden ein Zwirn ist, der aus 3 stark gedrehten Garnen besteht und dadurch eine sehr hohe Reißfestigkeit hat (wie Draht). Der Florschussfaden ist durch einen weiteren Grundschussfaden sehr fest angeschossen und hat deshalb einen hervorragenden Halt im Gewebe. Der Flor funktioniert wie ein Pinsel. Er nimmt sehr viel Feuchtigkeit auf, z.B. Schweiß und gibt ihn an die Luft wieder ab, schützt aber vor allem das Gewebe und den Träger vor scharfen Ecken und Kanten und ist enorm scheuerfest. Nicht umsonst hat sich der Cord über so viele Jahrzehnte bewährt.

Bei der Zunftkleidung ist die Zunfthose Genuacord (feine Rippe) in schwarz ganz vorne mit dabei. Schick und robust, mit Hemdstopper-Bund und normaler Fußweite. Die eingefassten Schub- und Zollstocktaschen sind aus Kunstleder, das Taschenfutter extrem stark. Die Hose gibt es in schwarz und kann in vielen Größen (normal, schlank, untersetzt und Bauchgrößen) geliefert werden. Genua - Cord - Zunftkleidung 320 g/m²Genuacord (feine Rippe)Material: 85% Baumwolle, 15% Polyester40°C waschbarDie Zunfthose kann sich beim Waschen zusammenziehen, dies ist völlig normal.Es wird empfohlen, diese nach dem Waschen leicht zu recken (ziehen), dies sollte im noch nassen Zustand geschehen.

EIKO Zunfthose Deutschleder "Magnum 74" aus der Serie ZUNFT EXCLUSIV – für alle, die Zunfthosen mit  Schlag mögen und Wert auf höchste Qualität legen. Diese Zunfthose ist so echt und robust, das man sie einfach haben muss.  Lässige Schnittführung und zeitgemäße Ausstattung machen die aus Deutschleder gefertigte Zunfthose zu einem neuen Bestseller in der Zunftszene. Unsere Zunft "Exklusiv" ist nicht nur aus dem genannten Material genäht - so EIKO, sondern auch mit Echtledereinfassungen versehen, um die empfindlicheren Kanten langlebig zu schützen. Der schwere und robuste Reißverschluss und das starke Garn runden die gute Passform dieser Zunfthose ab. Über dem Gesäß sind 2 Abnäher eingearbeitet, damit die Hose dort gut anliegt und außerdem lassen sich die Hosen sehr einfach weiter oder enger machen. Wer diese Qualität trägt, fühlt sich lange wohl!   Ausstattung extrabreite Zollstocktaschen Echtlederpaspel und Echtlederecken (waschbar) 9mm breite Metallreißverschlüsse (nickelfrei) extrabreite Gürtelschlaufen Hemdenstopper-Innenbund Knietaschen aus Obermaterial Gesäßabnäher für guten Sitz im Lendenbereich klassische HK-Verarbeitung der Gesäßnaht um die Hose weiter oder enger machen zu lassen breiter Hosensaum, um die Hose länger machen zu lassen extrastarkes Taschenfutter für lange Lebensdauer Schlagweite 74 cm Deutschleder aus 100% Baumwolle "Made in Germany" Größen: 44 - 64, 90 - 110, 23 - 30 Farbe: schwarzMaterial: 100% Baumwolle, 600 g/m² 40°C waschbar Die Zunfthose kann sich beim Waschen zusammenziehen, dies ist völlig normal. Es wird empfohlen, diese nach dem Waschen leicht zu recken (ziehen), dies sollte im noch nassen Zustand geschehen. Natur pur, aber nicht aus Leder, sondern 100% Baumwolle. Was zu Zeiten der Industrialisierung noch „english leather“ hieß und eine Erfindung der Engländer war, wurde von den Deutschen weiterentwickelt und dann „Deutschleder“ genannt. Für unsere Zunfthosen der Linie 86ST ist auch der Einsatz des wohl strapazierfähigsten Flachgewebes ein MUSS. Die hohe Dichte der Baumwollschussfäden (ca. 15 Fäden pro Millimeter) sorgt für eine enorme Scheuerfestigkeit und verleiht der Oberfläche ihren edlen Glanz. Ein Quadratmeter dieses Gewebes wiegt 600 Gramm und wird auch in punkto Trageeigenschaften keine Wünsche offen lassen, weil es sich dem Körper förmlich anpasst und mit der Zeit eine lederähnliche Optik bekommt. Dieses atlasbindige Gewebe wird in Deutschland hergestellt und unterliegt strengsten Qualitätsrichtlinien.

EIKO Zunfthose grau,  Art.Nr: 4121 Mit der Zunfthose Trenkercord „normal“ macht man in Sachen Zunftbekleidung alles richtig. Sie hat zwei kräftige Reißverschlüsse, einen Hemdstopper-Bund, eine normale Fußweite und viele Taschen, sowie dreistufige Stiftfächer. Die Größen variieren von normalen über Bauchgrößen, bis hin zu schlanken und untersetzten Größen. Trenker - Cord - Zunftkleidung 490 g/m²Material: 85% Baumwolle, 15% Polyester40°C waschbar Die Zunfthose kann sich beim Waschen zusammenziehen, dies ist völlig normal.Es wird empfohlen, diese nach dem Waschen leicht zu recken (ziehen), dies sollte im noch nassen Zustand geschehen.

EIKO Damen Zunfthose Doppelpilot "Amazone" Für alle Damen, die es zünftig mögen und Wert auf Qualität legen. Robust und im speziell auf weibliche Figuren geschnittenem Modell.   Ausstattung rechte Seite: 10 cm breite eingesetzte Zollstocktasche linke Seite: 10 cm breite Smartphonetasche mit patentierter Antirutschlasche Größen: 34 - 44Farbe: schwarzMaterial: 100% Baumwolle, 520 g/m²40°C waschbar, nicht trocknergeeignetEinlaufwert ca 2% Die Zunfthose kann sich beim Waschen zusammenziehen, dies ist völlig normal.Es wird empfohlen, diese nach dem Waschen leicht zu recken (ziehen), dies sollte im noch nassen Zustand geschehen.

EIKO Zunfthose Canvas "Atlantic" – für alle, die es leicht und bequem mögen und doch Wert auf Qualität legen. Bequem, robust, leicht und modern kommt diese aus dem panamabindigen Gewebe hergestellte Arbeitshose in Zunftoptik daher. Darin macht man nicht nur eine gute Figur, sondern es lässt sich auch wunderbar darin arbeiten. Viele Taschen, Corduraknie mit Einschuböffnung für Kniepolster, Werkzeuggurt und natürlich die starken Reißverschlüsse machen daraus ein unentbehrliches Utensil auf der Baustelle.   Ausstattung rechte Seite: 16 x 18cm große Taschenkombination aus Zollstock- und Smartphonetasche mit patentierter Antirutschlasche, aufgesetzte Taschen mit Werkzeuggurt linke Seite: extrem - Cargo-Tasche mit Klappe, 2 kleine Fächer hinten: 2 aufgesetzte Taschen mit Taschenklappe Größen: siehe Größenauswahl Farbe: schwarz[Material: 60% Baumwolle, 40% Polyester, 320 g/m²40°C waschbar Die Zunfthose kann sich beim Waschen zusammenziehen, dies ist völlig normal.Es wird empfohlen, diese nach dem Waschen leicht zu recken (ziehen), dies sollte im noch nassen Zustand geschehen.Dieses Panamagewebe zeichnet sich durch seine ripsartige, glänzende Optik aus, die durch die stark gedrehten Schuss- und Kettfäden entsteht, bei denen jeweils 2 Fäden über- und unterlaufen. Der leichte Glanz ist gewollt und entsteht, weil auch Polyester zur Verstärkung eingesponnen ist. Diese Mischung macht den Stoff so robust, so dass er fast unverwüstlich ist und auch nach vielen Wäschen noch neu aussieht. Er ist besonders pflegeleicht, sehr modern und findet derzeit in allen Bereichen der Arbeitsbekleidung seinen Platz. In Kombination mit Cordura-Geweben, die aus Nylongarnen bestehen und meistens beschichtet sind, können Hosen oder Jacken noch mehr vertragen. Cordura setzt man allerdings nur als Applikation an den übermäßig strapazierten Stellen wie Tascheneingriffen oder Kniepolstertaschen ein.

Pitzl Fräs und Montagelehre aus Alu / Sperrholz Technische Daten Art-Nr. 58000.0000 Verbinderbreite 25 - 80 mm Passend für Verbindergrößen Art-Nr. 88004.0000 - 88322.0000 Fräs- und Montageschablonen für sämtliche Verbindergrößen der HVP Serien.Die flexiblen und einfach verstellbaren Schablonen ermöglichen ein rasches Einstellen der Verbinderbreite.Nach richtiger Einstellung kann ohne weitere Umbauarbeiten gefräst und auch montiert werden.

Pitzl Fräseinheit bestehend aus Frässchablone, Scheerhandoberfräse und Fräsbohrer, für alte und neue Verbindergenerationen

Pitzl HVP-Verbinder 40 x 130 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.   Technische Daten Art-Nr. 88113.0000 Abmessungen B x H x D (mm) 40 x 130 x 12 Anzahl Schrauben 18 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 140 Nebenträger 50** x 140 Charakteristische Tragfähigkeit * Ø 4,5 x 50 14,65 Ø 4,5 x 80 22,92 CE   Statische Werte Effektive Gewindelänge (ℓef) Mindestquerschnitt (mm) Charakteristische Tragfähigkeit Rk (kN) Vollholz C24 (ρk = 350 kg/m³) Brettschichtholz GL24h (ρk = 385 kg/m³) Schrauben ℓef (mm) HT NT F2,Rk F3,Rk F4,Rk F1,Rk F2,Rk F3,Rk F4,Rk F1,Rk ø 4,5 x 50 44 60 x 140 60 x 140 13,57 0,00 11,26 9,20 14,50 0,00 11,74 9,82 ø 4,5 x 60 54 70 x 150 60 x 150 15,99 10,84 17,08 11,58 ø 4,5 x 80 74 90 x 170 60 x 170 21,24 14,39 22,68 15,37 AusschreibungstexteHVP Verbinder 88113.0000LangtextHerstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88113.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88113.0000; Abmessung 40 x 130 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 18 Stk. Heco Topix Ø 4,5 x 50 / 60 / 80 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse

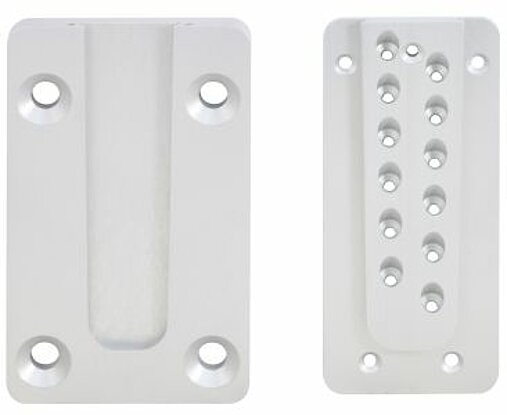

Pitzl HVP-Verbinder 80 x 180 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Technische Daten Art-Nr. 88318.0000 Abmessungen B x H x D (mm) 80 x 180 x 12 Anzahl Schrauben 34 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 200 Nebenträger 100 x 200 Charakteristische Tragfähigkeit * Ø 5 x 60 47,55 Ø 5 x 100 78,32 Langtext Herstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88318.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 17 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 17 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 19,04 / 25,28 / 31,36 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 44,06 / 58,51 / 72,57 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 25,28 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 700,33 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 20,55 / 27,29 / 33,84 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 47,55 / 63,15 / 78,32 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 26,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 734,51 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88318.0000; Abmessung 80 x 180 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 34 Stk. Heco Topix Ø 5,0 x 60 / 80 / 100 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 19,04 / 25,28 / 31,36 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 44,06 / 58,51 / 72,57 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 25,28 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 700,33 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 20,55 / 27,29 / 33,84 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 47,55 / 63,15 / 78,32 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 26,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 734,51 Nm - Torsionsmoment um die Nebenträgerlängsachse
