Pitzl Pfostenträger mit Rohrgewinde - zum Einbetonieren, Gewinde M 30 unten (mm) 330

Pitzl Pfostenträger - Gewindestangen, Gewinde M24 (mm) 500 Zur Aufnahme von Druck-, Zug- und Querkräften Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich. Art-Nr. 11013.1500Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gewinde M24 mm 500Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4

Pfostenträger, PediX 190 + 100 mm  Stützenfuß PediX 190 + 100 mm Schnell montiert und besonders tragfähig Der Stützenfuß PediX ist ein Pfostenträger, der die Anforderungen an den konstruktiven Holzschutz erfüllt. Er kann ohne weitere Abbundarbeiten und Vorbohren mit Vollgewindeschrauben auf das Hirnholz montiert werden. Eine EPDM-Dichtung zwischen Stützenfuß und Stütze sorgt für zusätzlichen Schutz des Holzes vor eindringender Nässe. Nach der Montage ist der Stützenfuß weiterhin bis zu 50, 100 bzw. 150 mm höhenverstellbar (außer PediX B500). Konstruktionsbedingte Fertigungstoleranzen und nachträgliche Setzung der Einzelfundamente können durch die Höhenverstellbarkeit ausgeglichen werden. Der Stützenfuß hat eine hohe Zug- und Drucktragfähigkeit. Der neue PediX 300+150 HV kann zusätzlich Horizontallasten aufnehmen. Die Dauerhaftigkeit der Füße wird durch die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) gewährleistet.   Technische Kurzbeschreibung: Einfache Montage mit Vollgewindeschrauben ohne Abbundarbeiten, Vorbohren und Fräsen Mind. Holzquerschnitt von 100 x 100 mm Zusätzlicher konstruktiver Holzschutz durch Dichtung am Hirnholz Baustahl S235JR (ST37-2) feuerverzinkt Lieferung inkl. 12 St. A2-Vollgewindeschrauben 5,0 x 80 mm Alle PediX Stützenfüße sind in den Nutzungsklassen 1, 2 und 3 nach DIN EN 1995-1 -1 eisetzbar   Hohe Zug- und Drucktragfähigkeit gemäß ETA 13/0550  Vorteile Einfache Montage ohne Fräsarbeiten Nachträglich höhenverstellbar Hohe Lastaufnahme

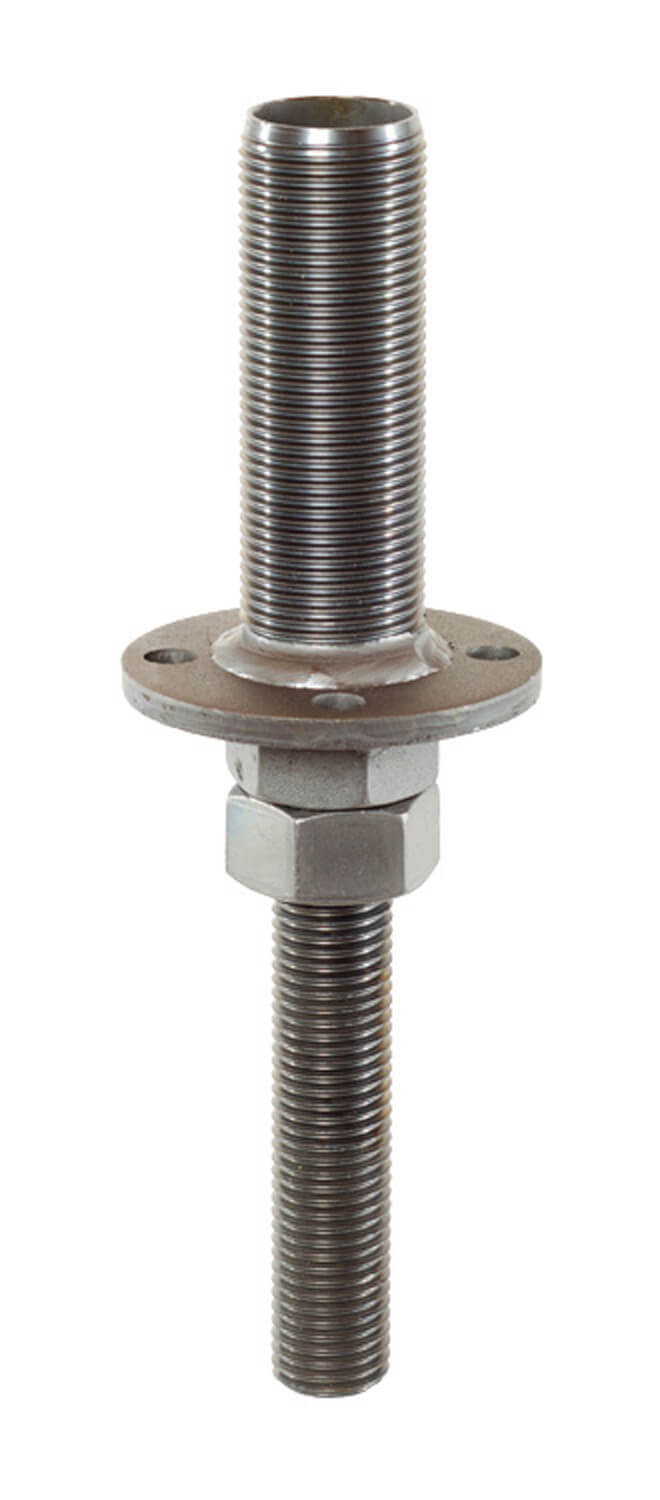

Pitzl Pfostenträger Mit Rohrgewinde - zum Einbetonieren, Gewinde M 30 unten (mm) 250 Art-Nr. 10934.2303Obere Platte mm Ø 100 x 10Gew. M 30 unten 250Bohrung Ø 12 mm ob. 4Dorn Rohrgewinde M 44 130Besonderheiten schwere Ausführung

Pitzl Pfostenträger mit Rohr - zum Einbetonieren, Gewinde M 30 unten (mm) 330 Art-Nr. 10934.3302Obere Platte mm Ø 100 x 10Gew. M 30 unten 330Bohrung Ø 12 mm ob. 4Dorn Rohr Ø 42,4 mm 130Besonderheiten schwere Ausführung

Pitzl Pfostenträger PTP easy zum Einbetonieren, mit Mutter verschw., mit Gewinde M24x500 mm, zinip Mit Mutter verschweißt und loser Mutter zum Kontern. Die Platte ist 100 x 100 mm erhältlich. Art-Nr. 10934.5401Obere Platte mm 100 x 100 x 6Gew. M 24 500Bohrung Ø 12 mm 4

Pitzl Pfostenträger - zum Einbetonieren, Dorn Gewinde M 24 unten (mm) 110, mit Gewindedorn, 2-teilig. Art-Nr. 10950.7051Obere Platte mm Ø 100 x 6Untere Platte mm 70 x 60 x 5Unteres Rohr mm 450Rohr Ø mm 48,3 x 3,25Gew. M 24 innen 35Bohrung Ø 12 mm ob. 4Dorn Gewinde M 24 110

Pitzl Pfostenträger - Gewindestangen, Gewinde M24 (mm) 250 Zur Aufnahme von Druck-, Zug- und Querkräften Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich. Art-Nr. 11013.1200Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gewinde M24 mm 250Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4

Pitzl Pfostenträger - schwere Ausführung Gewindestangen, Gewinde M 30 (mm) 250 Gewindestangen Genaue Traglastinformationen entnehmen Sie dem Pitzl Statik-Handbuch. Art-Nr. 11016.1200Obere Platte mm 100 x 100 x 10Untere Platte mm 160 x 100 x 10Gewinde M 30 mm 250Bohrung Ø 13 mm unten 4Bohrung Ø 12 mm oben 4
