Eurotec Druckplatte HighLoad

Massive Anschlüsse für hohe Belastungen

Stahl S355 Verzinkt als Material
Länge: 40 mm
Breite: 82 mm
Höhe: 130 mm
für sichere Verankerungen in Bauuntergründen

28,24 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihre Bestellung versandkostenfrei.

Stück

Produktnummer: EUR-954178

EAN: 4251314733566

Produktinformationen "Eurotec Druckplatte HighLoad"

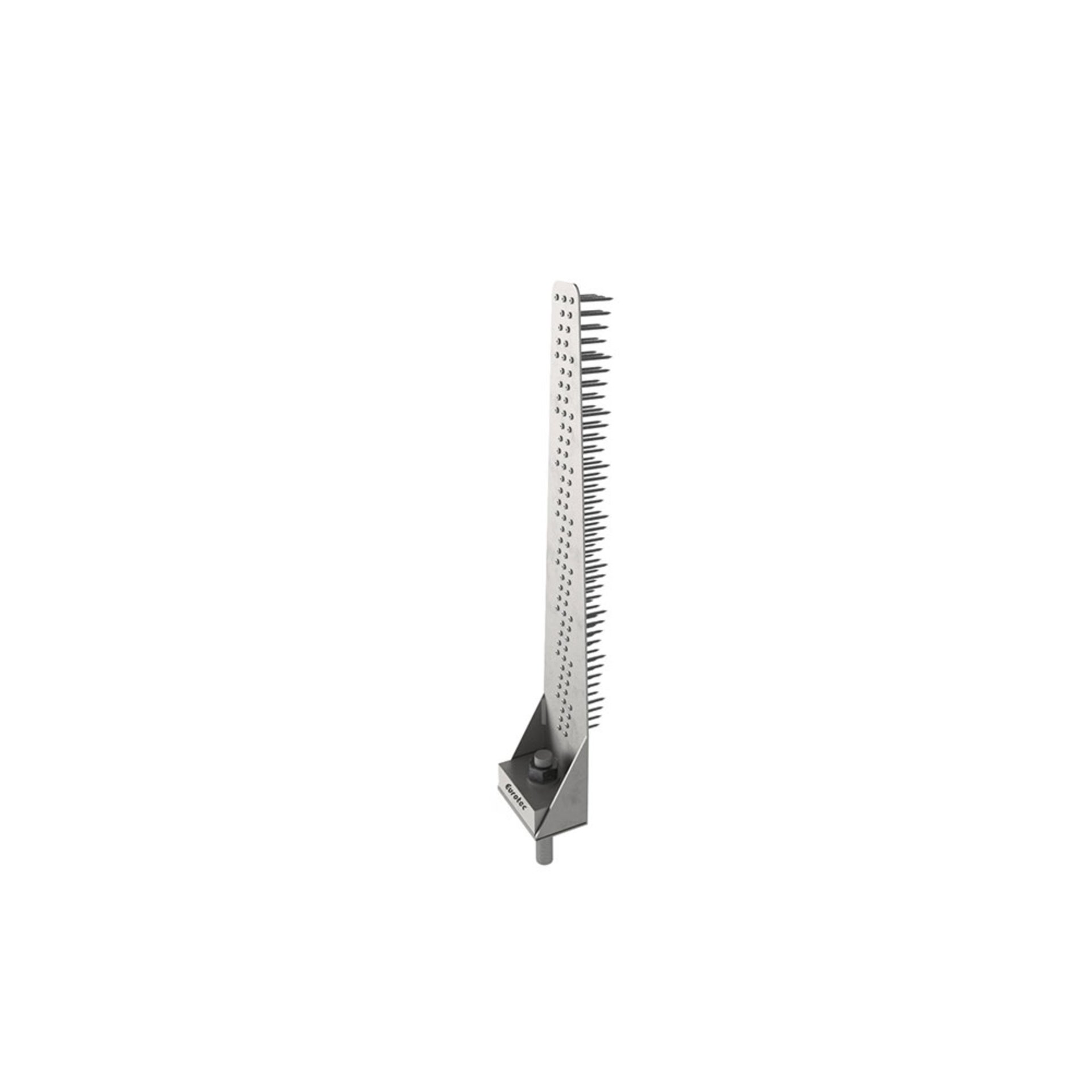

Die Druckplatte HighLoad von Eurotec lässt sich mit dem entsprechenden Zuganker HighLoad kombinieren. Diese ist notwendig, um eine Verformung des Zugankers zu verhindern sowie die Zugkräfte zu erhöhen.

Material

Baustahl S355 Verzinkt

Vorteile

Ideal zur Verankerung von Brettsperrholzelementen (CLT)
Zur Montage in Beton, Holz und Stahl

Hinweis

Die Druckplatte HighLoad darf nur in Kombination mit dem Zuganker HighLoad (Art.-Nr.: 954114) verwendet werden.

Anwendungshinweise

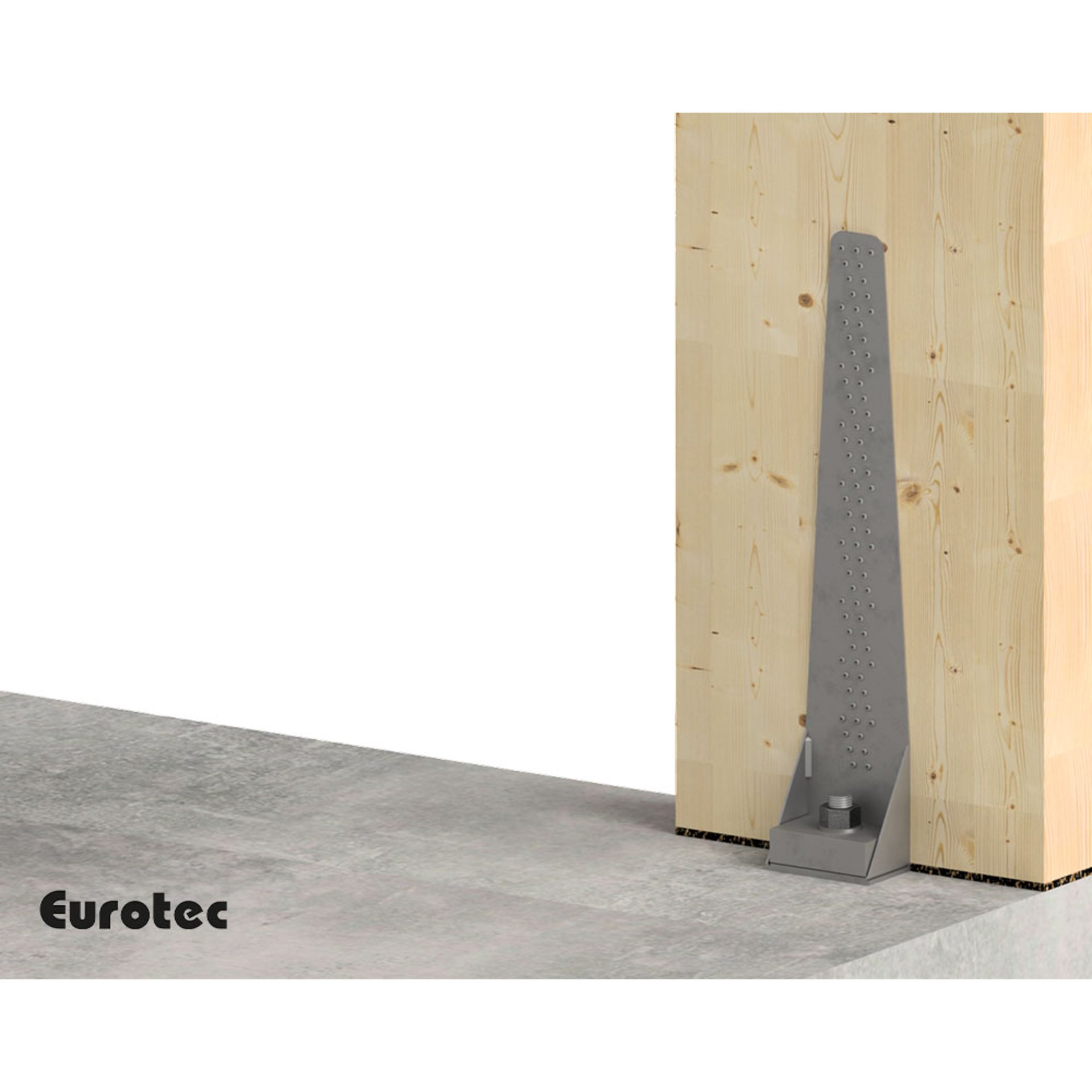

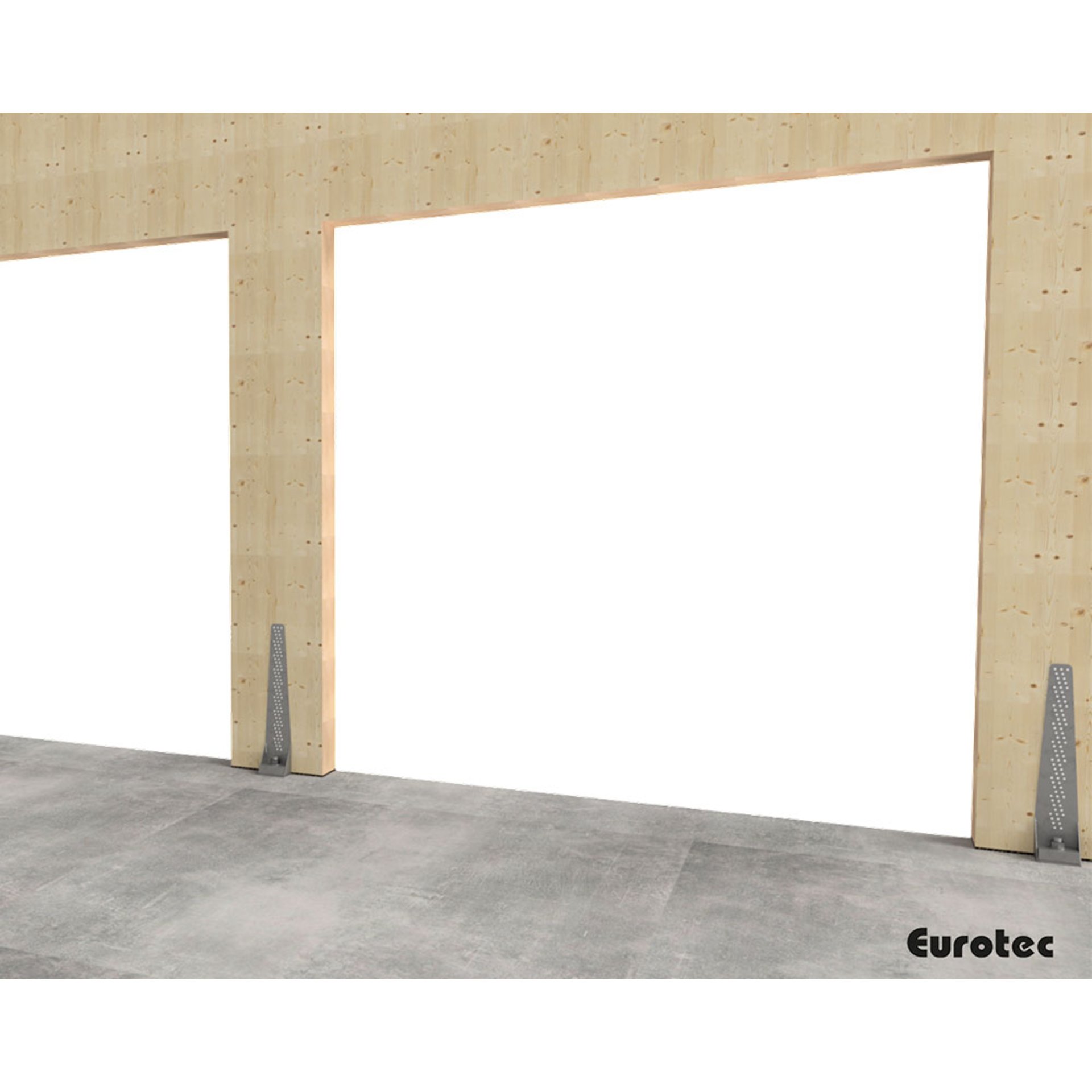

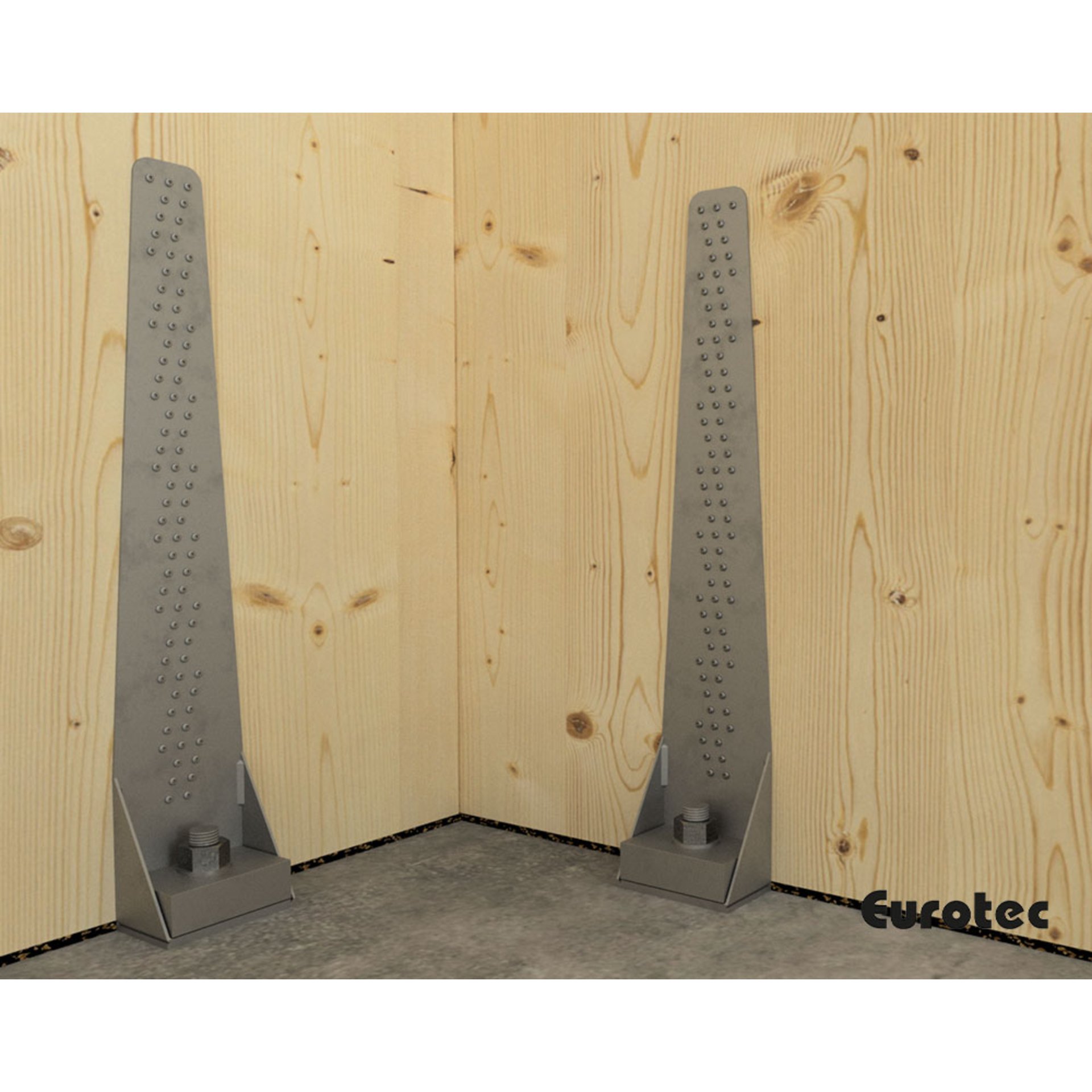

Um das Bohrloch anzuzeichnen, wird er HighLoad Zuganker im Fußbodenbereich auf die Beplankung aufgelegt. Nachdem der Zuganker zur Seite gelegt wurde, um das Loch zu Bohren und zu säubern, wird mit Hilfe des Injektionsmörtels die Ankerstange eingeklebt. Nun folgt die Platzierung des Zugankers inkl. Druckplatte, indem man ihn mit Winkelbeschlagsschrauben oder Ankernägeln am Stiel oder Holzelement befestigt. Zuletzt folgt das Aufschrauben der Mutter mit dem entsprechenden Drehmoment auf die Ankerstange. Durch die Verbindung werden Zug-, Sog- und Schubkräfte sicher über die Schrauben in den Zuganker und über einen Dübel in die Bodenplatte geleitet.

Rand- und Achsabstände nach EC5 sowie die Aushärtezeit und Anzugsdrehmoment des Betonankers sind einzuhalten.

Produktdatenblatt_Druckplatte_HighLoad_02_2024_V2.pdf
